Щит аварийного переключения серии ЩАП 33
Устройства АВР обеспечивают подачу электроэнергии от двух или нескольких независимых взаимно резервируемых источников питания. Перебой в питании при нарушении электроснабжения от одного из источников допускается только на время переключения на резервное питание. Для этого случая - возникновения аварийных ситуаций предназначен щит аварийного переключения серии ЩАП 33, с соответствующем оборудованием. Такие щиты выпускает Подольский завод электромонтажных изделий. ЩАП 33 представляет собой оболочку, состоящую из сварного корпуса, крышки и устройств для ввода-вывода кабелей.
Устройства автоматического ввода резерва (АВР) предназначены для восстановления питания потребителей путем автоматического включения резервного источника питания при отключении или отклонении параметров рабочего источника питания:
- обрыв фазы или нейтрали,
- перекос фаз,
- чередования фаз,
- превышение / понижение номинального напряжения,
- отклонение по частоте.
Сферы применения АВР
- промышленные предприятия, где необходима бесперебойная подача питания;
- офисные, коммерческие и административные здания;
- квартиры и дома, где возможен перепад напряжения.
Схемы АВР: обзор оптимальных решений

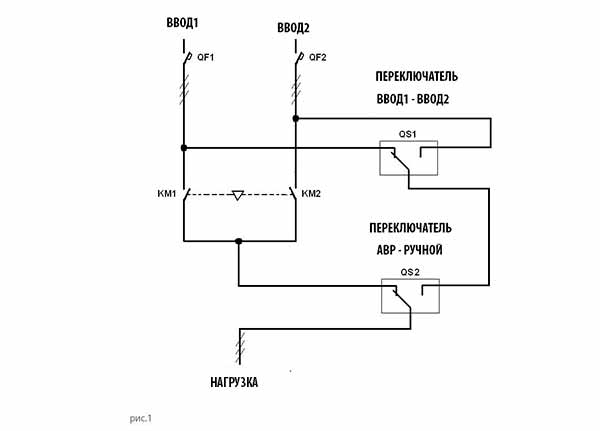

На рис.1 изображена схема АВР на основе контакторов с коммутирующей способностью до 1600 А, которая работает на одну нагрузку. В схеме предусмотрено переключатели:
- переключатель "АВР-РУЧНОЙ", который предназначен для переключения режима работы: АВР или ручное переключение;
- переключатель "ВВИД1-ВВИД2" предназначен для переключения вводов в ручном режиме.
Данная схема имеет существенные преимущества: обеспечивает функции АВР в случае неисправности контакторов или схемы управления.

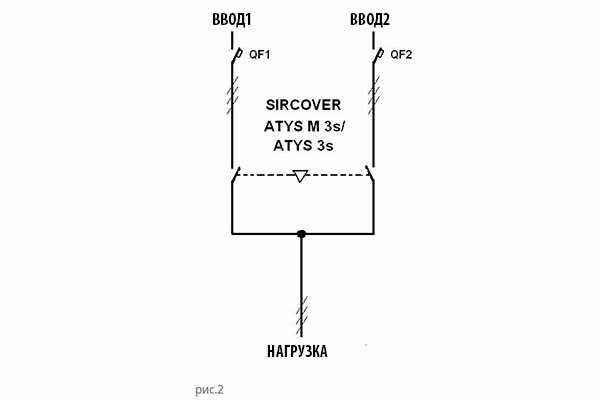

На рис.2 изображена схема на основе моторизованного перекидного рубильника Socomec ATyS М с коммутирующей способностью до 160 А (выполнение на DIN-рейку) и перекидного рубильника Socomec ATyS с коммутирующей способностью до 3200 А, которая работает на одну нагрузку.
Преимущества схемы: переключение вводов осуществляется рубильником с помощью электропривода в автоматическом режиме, а в случае неполадки - без дополнительного оборудования с помощью ручки в ручном режиме.

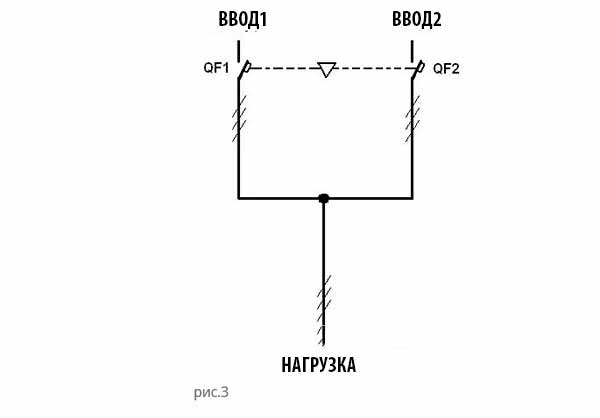

На рис.3 изображена схема АВР на основе автоматических выключателей Terasaki с электроприводом с коммутирующей способностью от 125 А до 6300 А, которая работает на одну нагрузку. Автоматические выключатели выполняют две функции: защита и АВР.
Преимущества схемы: переключение вводов осуществляется автоматическими выключателями с помощью электропривода в автоматическом режиме, а в случае неполадки - без дополнительного оборудования с помощью ручки в ручном режиме.
